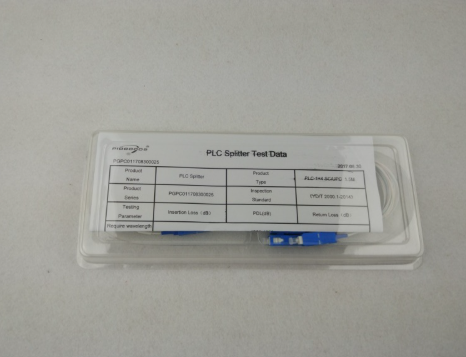

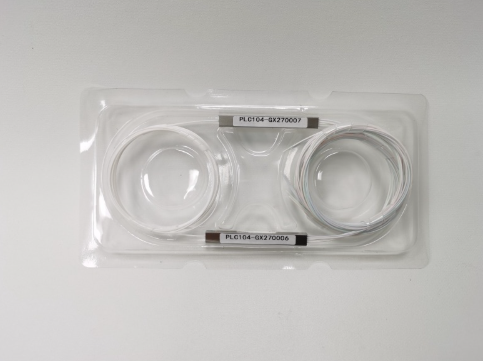

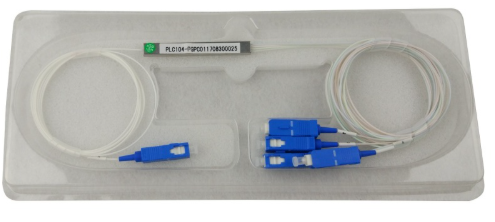

1X4 mini PLC optical fiber splitter

Descripcion:

El splitter PLC (Planar Lightwave Circuit) es un dispositivo de gestion de potencia optica fabricado mediante tecnologia de guias de onda opticas de silice. Se caracteriza por su tamano reducido, alta confiabilidad, amplio rango de longitud de onda de operacion y buena uniformidad entre canales. Es ampliamente utilizado en redes PON para realizar la division de potencia de senales opticas. .

Caracteristicas:

1. Baja perdida de insercion

2. Baja PDL (Perdida Dependiente de Polarizacion)

3. Diseno compacto

4. Buena uniformidad entre canales

5. Amplio rango de longitud de onda de operacion: de 1260 nm a 1650 nm

6. Amplio rango de temperatura de operacion: de -40 C a 85 C

7. Alta confiabilidad y estabilidad

   Parameters	1×2	2×2	1×4	2×4	1×8	2×8	1×16	2×16	1×32
   Operating Wavelength(nm)	1260一1650
   Insertion Loss(dB)	3.8	4.0	7.1	7.6	10.2	11.0	13.5	14.4	16.5
   (P/s Grade)	4.0	4.2	7.3	7.8	10.5	11.2	13.7	14.6	16.9
   Loss Uniformity(dB)	0.4	0.6	0.6	1.0	0.8	1.2	1.2	1.5	1.5
   Return Loss (dB)(P/S Grade	55/50
   Polarization Dependent Loss(dB)	0.2	0.2	0.2	0.2	0.2	0.3	0.25	0.3	0.3
   Directivity(dB)	55
   Wavelength Dependent Loss(dB)	0.3	0.3	0.3	0.4	0.3	0.5	0.5	0.5	0.5
   Temperature Stability   (-40-8℃)(dB)	0.4	0.4	0.4	04	0.4	0.4	0.5	0.5	05
   Operating Temperature(℃)	-40~85
   Storage Temperature(℃)	-40~85
   Module Dimension	60*7*4mm						60*12*4mm		80*20*6mm
