PG-EDFA16 8 Port 1550Nm Catv Optical Amplifier Edfa Wdm
Descripción
Tecnología de fibra de doble revestimiento codopada con erbio: Utiliza tecnología avanzada para mejorar la eficiencia y potencia.
Preamplificador de bajo ruido integrado: Elimina la necesidad de realizar cascadas de EDFA, reduciendo significativamente la degradación de los parámetros CNR y MER del sistema.
Rango de potencia total de salida: Hasta 23 dBm ~ 37 dBm (5W) opcional.
Rango de ajuste de potencia de salida: Ajustable entre +0.5 y -4 dBm.
Interfaz de gestión de red completa: Cumple totalmente con el protocolo de gestión de red SNMP.
Estructura de respaldo en caliente (Hot Backup): Adopta una estructura de doble fuente de alimentación dedicada a servidores, que trabaja junto con un sistema inteligente de control de temperatura por microcomputadora para mejorar eficazmente la confiabilidad del sistema.
Pantalla LCD de matriz de puntos azul (144*32): Permite el monitoreo de parámetros directamente en el sitio de instalación.

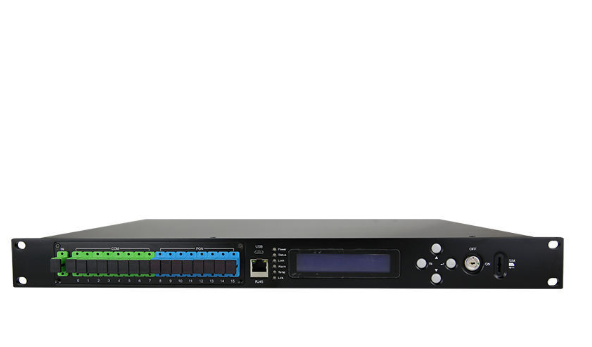

Indicadores en el panel frontal: Monitorean e indican el estado operativo de los parámetros del equipo en tiempo real, facilitando la detección oportuna de problemas.
Puertos de salida opcionales: Disponibles con conectores SC (de 4 a 16) o conectores LC (de 8 a 32); opción de integrar WDM.

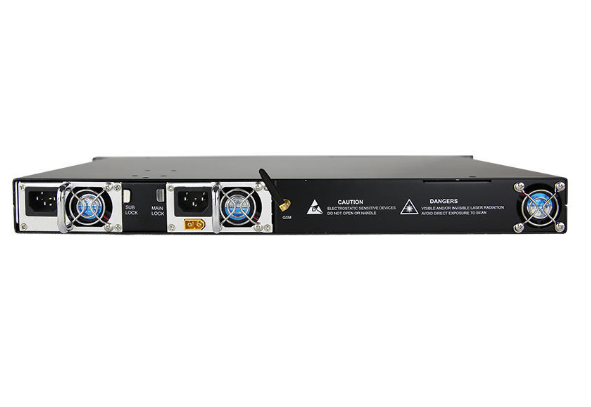

Panel posterior flexible: Se puede desmontar y reemplazar fácilmente según el número de puertos de salida requeridos.
|
Technical parameters |
PG-EDFA16 |
|
Wavelength |
1535-1565nm |
|
Input power range |
-5dBm~+10dBm（normal input -2dBm~+5dBm） |
|
Output optical power |
26dBm~37dBm |
|
Optical power stability |
±0.1dBm |
|
Noise figure |
≤ 5.0dB（Pin=0dB） |
|
Input return loss |
≥ 45dB |
|
Output return loss |
≥ 45dB |
|
C/N |
≥ 50dB |
|
C/CTB |
≥ 63dB |
|
C/CSO |
≥ 63dB |
|
Optical connector |
SC/APC；SC/PC；LC/APC；LC/PC |
|
Supply voltage |
AC110/220V(90V ~ 265V) or DC48V（38 ~ 58V） |
|
Consumption |
≤ 50w |
|
Working temperature |
-5℃ ~+42℃ |
|
Storage temperature |
-30℃ ~ +70℃ |
|
Maximum working relative |
Max 95% non-condensing |
|
Size |
380(W)*482(L)*44(H)mm |
|
Package size（1pc） |
595(W)*490(L)*120(H)mm |
|
Package size（2pcs） |
595(W)*490(L)*230(H)mm |
