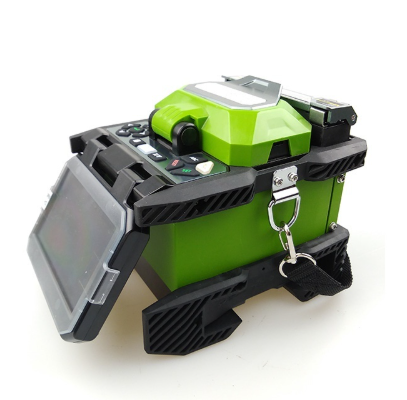

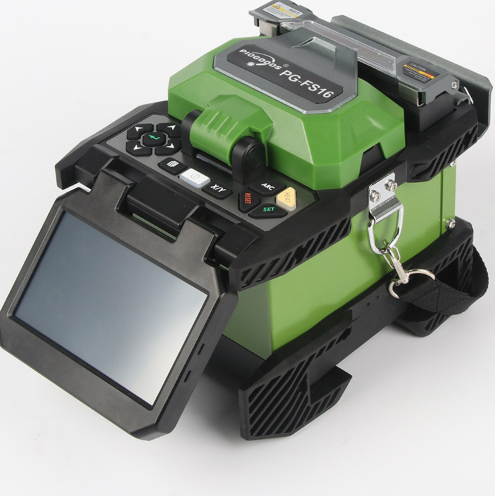

PG-FS16 4motors and 6 motors Full automatic Fusion Splicer

Descripción

La empalmadora por fusión de fibra óptica serie Piogoods PG-FS16 es un equipo compacto, diseñada principalmente para la fusión y protección de fibras ópticas de telecomunicaciones. Gracias a su amplia funcionalidad y ultrabaja pérdida de empalme, se adapta a trabajos de empalme en diversos entornos y condiciones.

Se caracteriza por su tamaño reducido, peso ligero, alta confiabilidad y gran adaptabilidad ambiental. Es resistente al polvo, al agua y a impactos. Dispone de múltiples modos de fusión y calentamiento para satisfacer distintas necesidades de los usuarios.

La carga de fibra es más precisa y sencilla gracias a su ranura en V de cerámica de alta precisión, que además facilita la limpieza y el mantenimiento. La empalmadora permite fusión bidireccional. Su pantalla táctil incorpora una interfaz gráfica moderna, clara y fácil de operar.

La batería modular de ion-litio, extraíble y de gran capacidad, garantiza largas jornadas de trabajo en campo. El sistema automático de compensación ambiental mejora notablemente el desempeño en condiciones adversas, manteniendo empalmes de baja pérdida de forma constante.

Características principales

Tamaño compacto y peso ligero

7 s de empalme rápido, 18 s de calentamiento altamente eficiente

Aumento de imagen 700× / 320×, fusión de 5 mm para longitudes de corte ultra cortas

300 grupos de modos de empalme, 100 modos de calentamiento

10.000 registros de empalme / almacenamiento de 64 imágenes

Prensador cerámico, ranura en V cerámica y fijador todo-en-uno

Fusión bidireccional, fusión automática y termocontracción inteligente

Interfaces USB y tarjeta SD, actualización automática mediante memoria USB

Batería de ion-litio incorporada: mínimo 250 ciclos de empalme y calentamiento

Interfaz gráfica (GUI) con pantalla táctil, operación intuitiva

Resistente al polvo, al agua y a impactos; excelente adaptabilidad ambiental

Idiomas: Ruso, Español, Francés, Alemán, Inglés, Portugués y Tailandés

Fijador todo-en-uno

El fijador integral cumple con los requerimientos de fusión de múltiples tipos de fibras ópticas, latiguillos y cables con recubrimiento de goma, con diámetro de revestimiento de 80 a 150 μm.

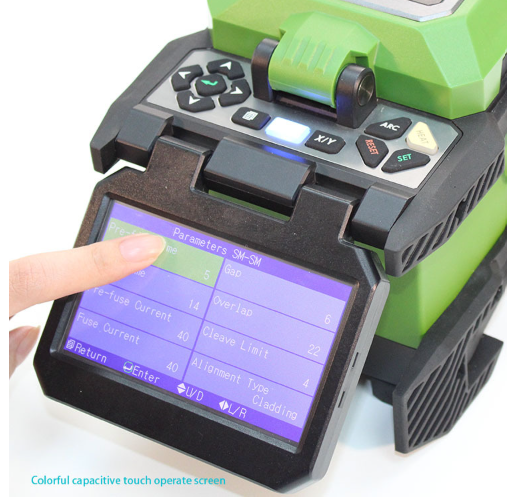

Interfaz gráfica y pantalla táctil

El equipo incorpora una GUI completamente renovada con pantalla táctil. Los operadores pueden configurar la empalmadora y acceder a la información del equipo de manera simple, directa e intuitiva mediante gráficos claros.

Termocontracción inteligente

El calentador integra una unidad de detección. La función de calentamiento solo se activa cuando la funda de protección está correctamente colocada, evitando errores de operación.

Batería de ion-litio de gran capacidad

La batería modular y extraíble permite trabajo continuo durante todo el día, con un rendimiento típico de 250 ciclos de empalme y calentamiento.

Ranura en V y prensador cerámicos

La ranura en V cerámica de alta precisión asegura una colocación exacta de la fibra óptica y facilita la limpieza, mejorando la eficiencia y la calidad del empalme.

Maletín de transporte

El maletín es ligero y de diseño innovador, e incluye una mesa de trabajo compacta integrada. Al abrir o cerrar la tapa, el maletín se transforma fácilmente en un banco de trabajo.

Aplicaciones típicas

La empalmadora por fusión PG-FS16 es un equipo compacto y ergonómico, fácil de transportar y operar. Permite empalmar incluso fibras muy cortas.
Es ideal para:

Construcción y mantenimiento de redes de fibra óptica (incluyendo troncales)

Reparaciones de emergencia

Producción y prueba de dispositivos de fibra óptica

Investigación, capacitación y uso en institutos técnicos y educativos

Model Specification	PG-FS16 A				PG-FS16 B
	Motor quantity				Motor quantity
Motor quantity	6 motors				4 motors
Alignment method	Precise core alignment, Cladding alignment, Manual alignment				Cladding alignment, Manual alignment
Applicable fibers	Any common optical fibers, rubber-insulated fibers and jumpers that meet requirements of ITU-TG.651~653, ITU-TG.655 and ITU-TG.657.
Optical fiber diameter	Cladding :80～150μm, coating layer: 0.1～3mm
Cleave length	5~16mm (coated optical fiber diameter ≤ 250μm) 10mm (coated optical fiber diameter: 0.25~3mm)
Splice loss（typical）	0.02dB（SMF）; 0.01dB（MMF）;			0.03dB（SMF）; 0.02dB（MMF）
	0.04dB（DSF）; 0.04dB（NZDSF）			0.04dB（DSF）; 0.04dB（NZDSF）
Return loss	Better than 60dB
Splicing time (typical)	7s (Fast mode)
Heating time (typical)	Less than 18s
Tension test	1.96～2.25N
Protection sleeve	60mm, 40mm and a series of protection sleeves
Graphical display	High-performance 4.3 inch LCD
Magnification time	700 times/200 times	320 times/88 times
Fusion records	10000 groups/64 images
Remote maintenance	N/A
Battery capacity	11.1V, ≥6400mAh
Battery service life	Cycle charging: 300～500 counts, can be replaced by customers
Electrode service life	Typical: 4000 counts, can be replaced by customers
Construction lighting	Built-in lights with high-brightness and wide lighting area
Working environment	Temp:-10～50℃；Hum: 0～95%RH，height above sea level: 0～6000m
Operation interfaces	GUI (graphical user interfaces)
External power	AC: 100～240V, 60Hz, 0～1.5A; DC: 10～15V
Port	USB / SD
Dimensions	120mm（W）×130mm（H）×154mm（D）（without rubber anti-vibration pad）
Weight	1.8kg （no battery）		1.65kg（no battery）
	2.1kg （with battery）		1.95kg（with battery）
