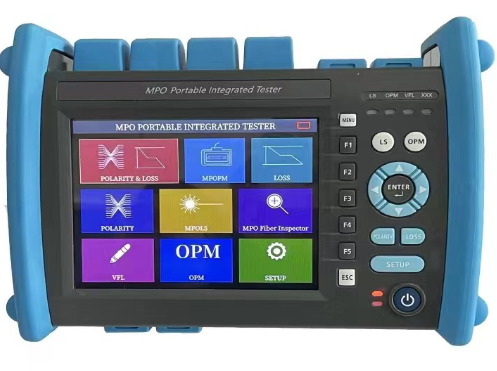

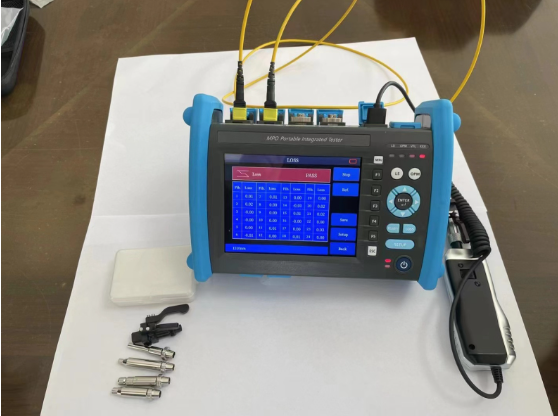

PG-OPLC32 MPO Integrated tester
Descripción
El PG-OPLC32 es un probador MPO integrado que reúne las funciones esenciales para pruebas MPO, incluyendo fuente de luz, medidor de potencia óptica, detector de extremos y otros módulos funcionales. Admite pruebas de polaridad y pérdida en conectores MPO de 24 fibras, siendo además compatible con configuraciones de 12 fibras.
El equipo incorpora una pantalla táctil a color de 5,6 pulgadas y un detector integrado de terminal MPO, que ayuda a garantizar la limpieza del conector antes de la medición. Su solución integrada y práctica para enlaces MPO proporciona un flujo de trabajo rápido y confiable al probar y verificar enlaces de red basados en MPO, facilitando significativamente la construcción, puesta en marcha y mantenimiento de salas y sitios de centros de datos.
Características
Permite pruebas simultáneas de polaridad y pérdida con un solo instrumento.
Compatible con pruebas MPO de 24 fibras y 12 fibras.
Pantalla táctil LCD de 5,6 pulgadas.
Umbrales de aprobación configurables (Pass/Fail).
Dos instrumentos pueden operar en pares para probar sistemas distintos de forma remota.
Soporte para detector de extremos por USB (opcional).
|
Type |
PG-OPLC32 MPO integrated tester |
|
OLS |
|
|
Wavelength |
1550nm(optional) |
|
Output power |
≥-5dBm |
|
Spectral width (FWHM) |
≤5nm |
|
Frequency |
CW、270、1K、2KHZ |
|
Power stability |
≤±0.1 |
|
OPM |
|
|
Detector type |
InGaAs |
|
Wavelength |
850nm、1300nm、1310nm、1550nm |
|
Measuring range |
+3～-50 dBm |
|
Power measurement linearity |
±0.1 dB |
|
Power measurement uncertainty |
±0.25 dB |
|
Port |
MPO Male connector |
|
Power unit |
dBm、dB、xW |
|
Resolution ratio |
0.01dB |
|
Polarity detection |
A、B、C & user-defined |
|
Record storage |
Applied |
|
General power meter |
|
|
Wavelength test range |
800～1700nm |
|
Wavelength |
850/1300/1310/1490/1550/1625nm |
|
Measuring range |
+26 ～ -50 dBm |
|
Uncertainty |
≤ 0.25 dB |
|
VFL |
|
|
Wavelength |
650nm |
|
Output power |
10mW |
|
Other |
|
|
Display size |
5.6-inch TFT color screen |
|
Power supply |
7.4V 4000mAh lithium battery/Micro USB |
|
Automatic shutdown time |
user-defined optional |
|
Low battery warning |
Icon flashing |
|
Communication interface |
Micro USB |
|
Operating temperature（℃） |
-10～+60 |
|
Storage temperature（℃） |
-25～+70 |
|
Dimension(mm) |
260×155×73 |
|
Weight(g) |
1250 |
