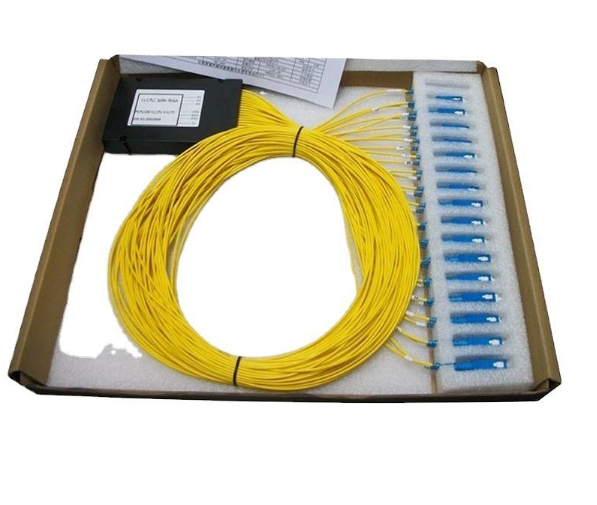

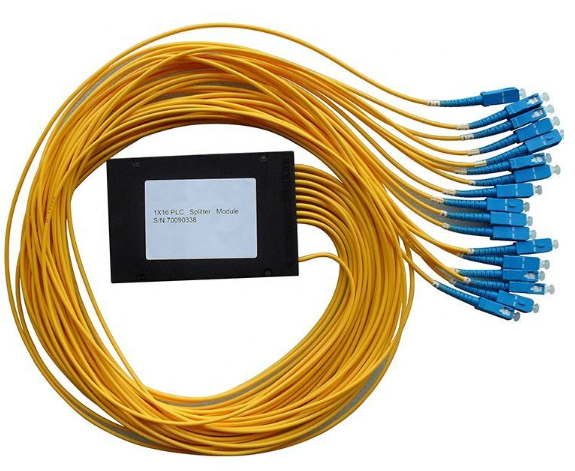

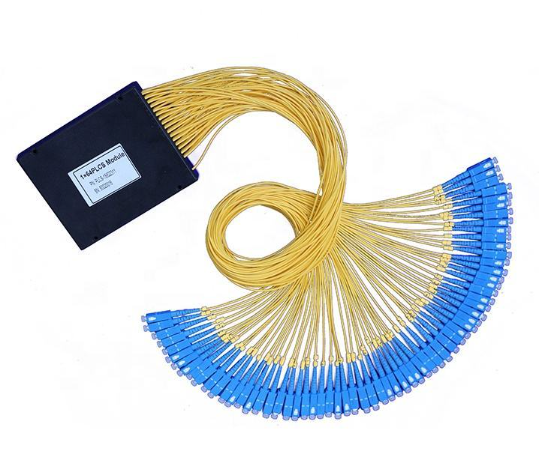

PG-PLC132M09SA optical fiber PLC Splitter
Descripción
El splitter PLC (Planar Lightwave Circuit) es un dispositivo de gestión de potencia óptica fabricado mediante tecnología de guía de onda óptica de sílice. Se caracteriza por su tamaño compacto, alta confiabilidad, amplio rango de longitudes de onda de operación y excelente uniformidad entre canales.
Es ampliamente utilizado en redes PON para la división de la potencia de la señal óptica. PioneerGoods ofrece una línea completa de splitters 1×N y 2×N, diseñados para aplicaciones específicas. Todos los productos cumplen con los estándares GR-1209-CORE-2001 y GR-1221-CORE-1999.
Características:
Baja pérdida de inserción
Baja PDL (Pérdida Dependiente de la Polarización)
Diseño compacto
Buena uniformidad entre canales
Amplio rango de longitud de onda de operación: de 1260 nm a 1650 nm
Amplio rango de temperatura de operación: de −40 °C a +85 °C
Alta confiabilidad y estabilidad
|
Parameters |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
1×128 |
|
Operating Wavelength(nm) |
1260～1650 |
||||||
|
Insertion Loss (dB)（P/S rade） |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/ 16.9 |
20.5/ 21.0 |
24.2/ 24.5 |
|
Loss Uniformity(dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2.0 |
2.5 |
|
Return Loss (dB)（P/S Grade） |
55/50 |
||||||
|
Polarization Dependent |
0.2 |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
0.5 |
|
Directivity (dB) |
55 |
||||||
|
Wavelength Dependent |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Temperature Stability(-40～8℃) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Operating Temperature(℃) |
-40～85 |
||||||
|
Storage Temperature(℃) |
-40～85 |
||||||
|
Module Dimension (mm)(L×W×H) |
100×80×10 |
120×80×18 |
140×115×18 |
||||
